Проект SSPU


Стоечное судно - плавучее укрытие (ССПУ) является основным элементом пункта базирования служебно-разъездного теплохода "Baiterek" - проект ULBA и предназначено для защиты теплохода от воздействия атмосферных осадков и солнечного излучения, поддержания микроклимата при межсезонном и межрейсовом отстое, а также обеспечения возможности ведения ремонтных работ, с необходимым оборудованием для создания микроклимата при выполнении интерьерных и лакокрасочных работ.

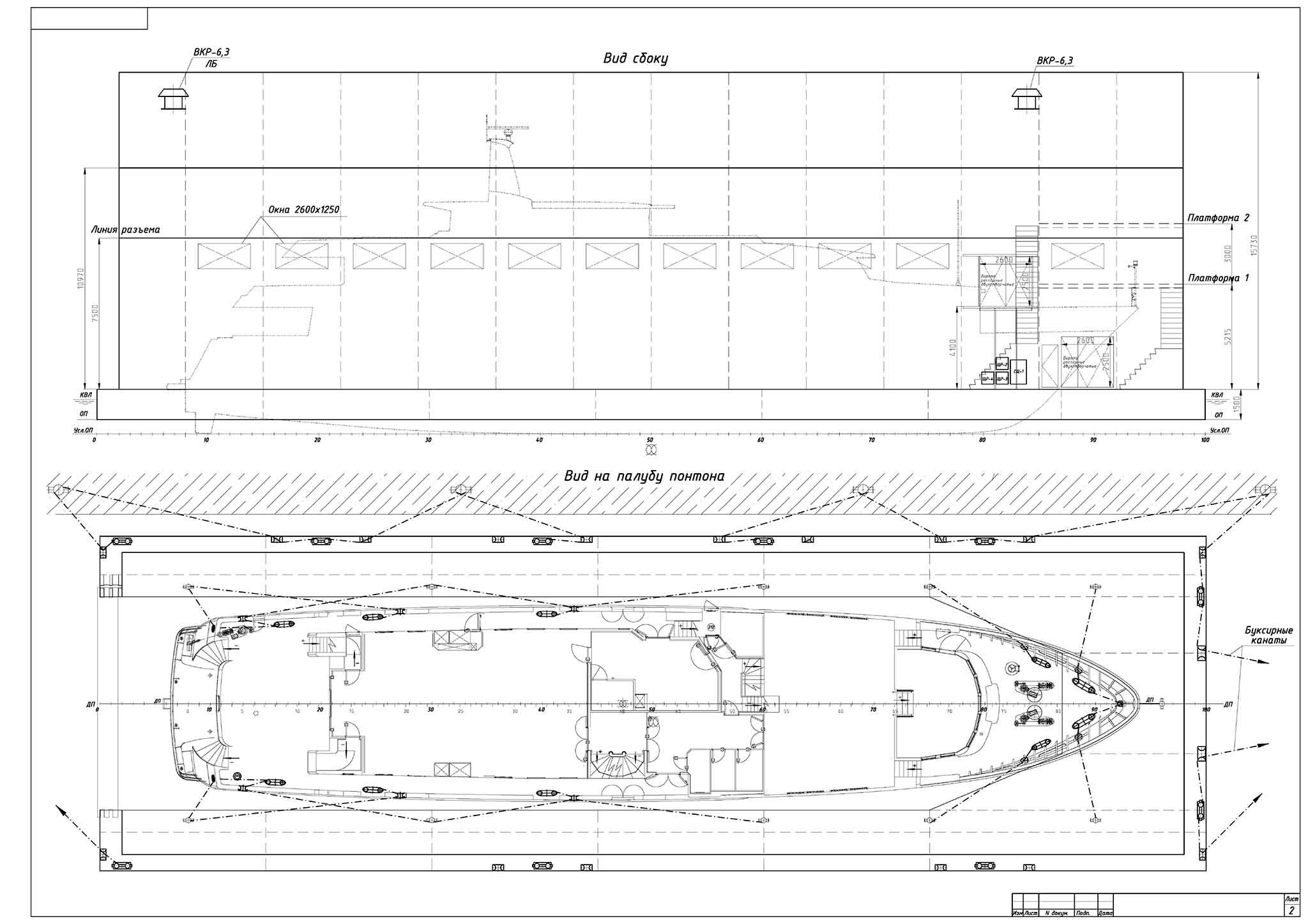

ССПУ состоит из стального понтона П-образной формы (в плане) и укрытия из сэндвич-панелей с базальтовым утеплителем, которые крепятся на арочные металлоконструкции.

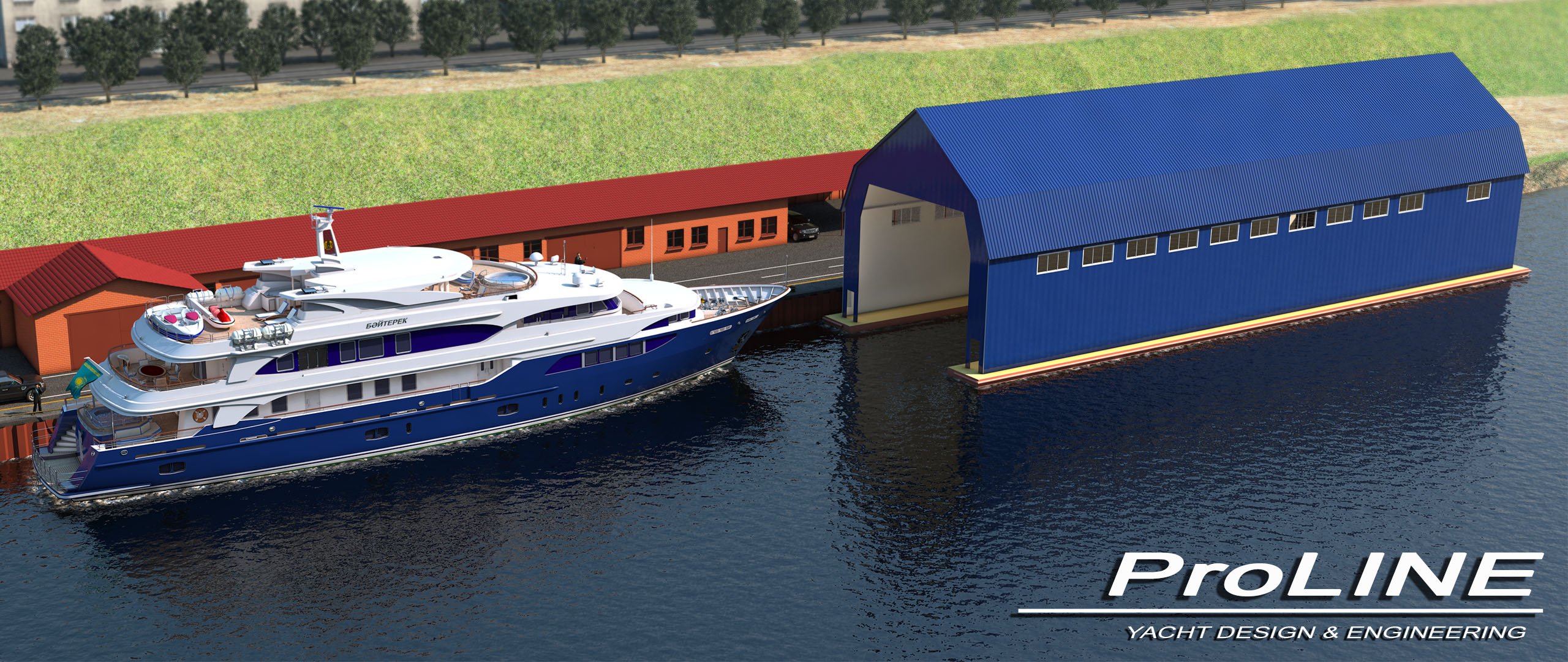

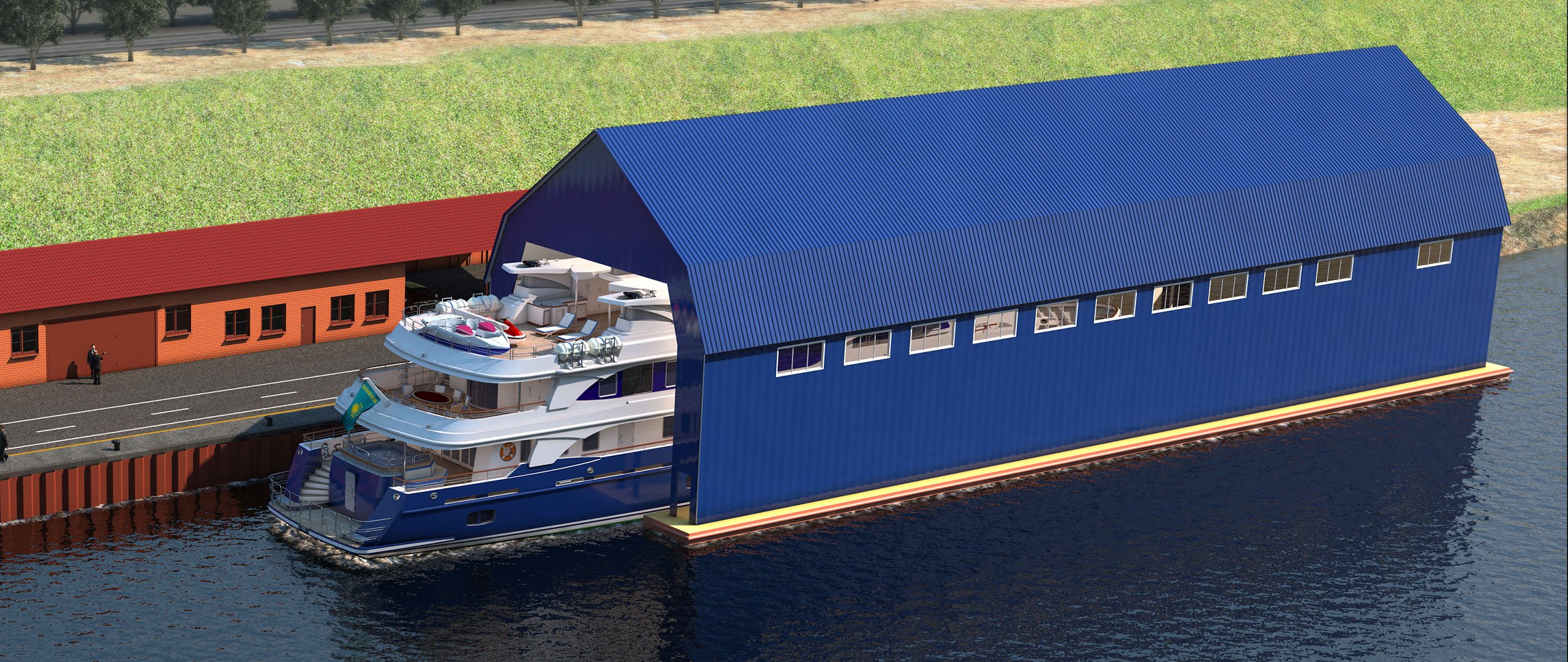

Рендер Стоечного судна - плавучего укрытия (ССПУ)

Визуальная концепция - выжить в суровых условиях



Видео YouTube

Мега эллинг для мега яхты!




Процесс постройки и Внешние виды



Внутреннее обустройство ССПУ


Корпус понтона изготавливается из судостроительной стали толщиной 8-10 мм категории РСВ. Корпус понтона разделен непроницаемыми переборками на 16 отсеков.

Арочные конструкции укрытия изготавливаются из двух частей. Нижняя часть – опора; верхняя съемная часть – арка перекрытия. Опоры привариваются к палубе понтона. Опоры соединяются между собой раскосами и растяжками. Арки перекрытий устанавливаются на опоры и крепятся болтами к опорам. Между собой перекрытия соединяются раскосами и соединительными фермами.

Для стеновых и кровельных ограждений применяются трёхслойные сэндвич-панели. В носовой части укрытия оборудуются вспомогательные помещения.

Для швартовки судна в ССПУ используются швартовные канаты, штатно хранящиеся на судне. Для ввода судна в ССПУ подаётся швартовный канат через клюз судна, установленный в ДП, и заводится на швартовную тумбу ССПУ, установленную в ДП в носовой части укрытия. Далее судно вводится в укрытие, используя центрирующий швартовный канат в ДП. После ввода судна в ССПУ заводятся штатные швартовные канаты судна через швартовные клюзы и крепятся на швартовных тумбах ССПУ. Далее канаты швартовные набиваются для раскрепления судна.

Проём в кормовой стене ССПУ закрывается съемными панелями.



Основные характеристики

Район эксплуатации ССПУ –
защищенные водоемы на внутренних водных путях Республики Казахстан
разряда ✠Л0,6 по классификации Правил

Главные размерения:
Длина L, м 55.0
Ширина В, м 16.6
Высота борта H, м 1.5
Осадка Т, м 0.65
Водоизмещение, т 320
Высота наибольшая, м 17.3
Воздушный габарит, м 16.3
Воздушный габарит (без крыши), м 8.0
